이온주입(Ion Implantation)이란? CVD와 다른 점 정리

* reference는 맨 밑에 달아두었습니다.

이온주입이란?

이온주입은 실리콘 웨이퍼 내부에 불순물 이온을 주입하여 전기적 특성을 변화시키는 반도체 도핑 공정이다.

불순물 원자를 이온화한 뒤, 수 keV~MeV 수준의 고전압으로 가속해 실리콘 결정 격자 내부에 물리적으로 충돌·침투시키는 방식으로 이루어진다.[1][2] 이온이 표면이 아닌 격자 내부에 박히는 구조이기 때문에, 도핑 깊이와 농도를 매우 정밀하게 제어할 수 있다.[3]

불순물 농도 분포는 일반적으로 가우시안 분포를 따르며, 최고 농도 지점은 표면이 아니라 일정 깊이 아래에 형성된다.[1] 이온주입 후에는 격자 손상을 복구하기 위해 어닐링(annealing) 처리가 필요하다.[1][4]

1970년대 초반부터 반도체 도핑의 주류 공정으로 자리잡았으며, 현재도 트랜지스터 등 집적회로 소자 제작에 필수적으로 사용된다.[4]

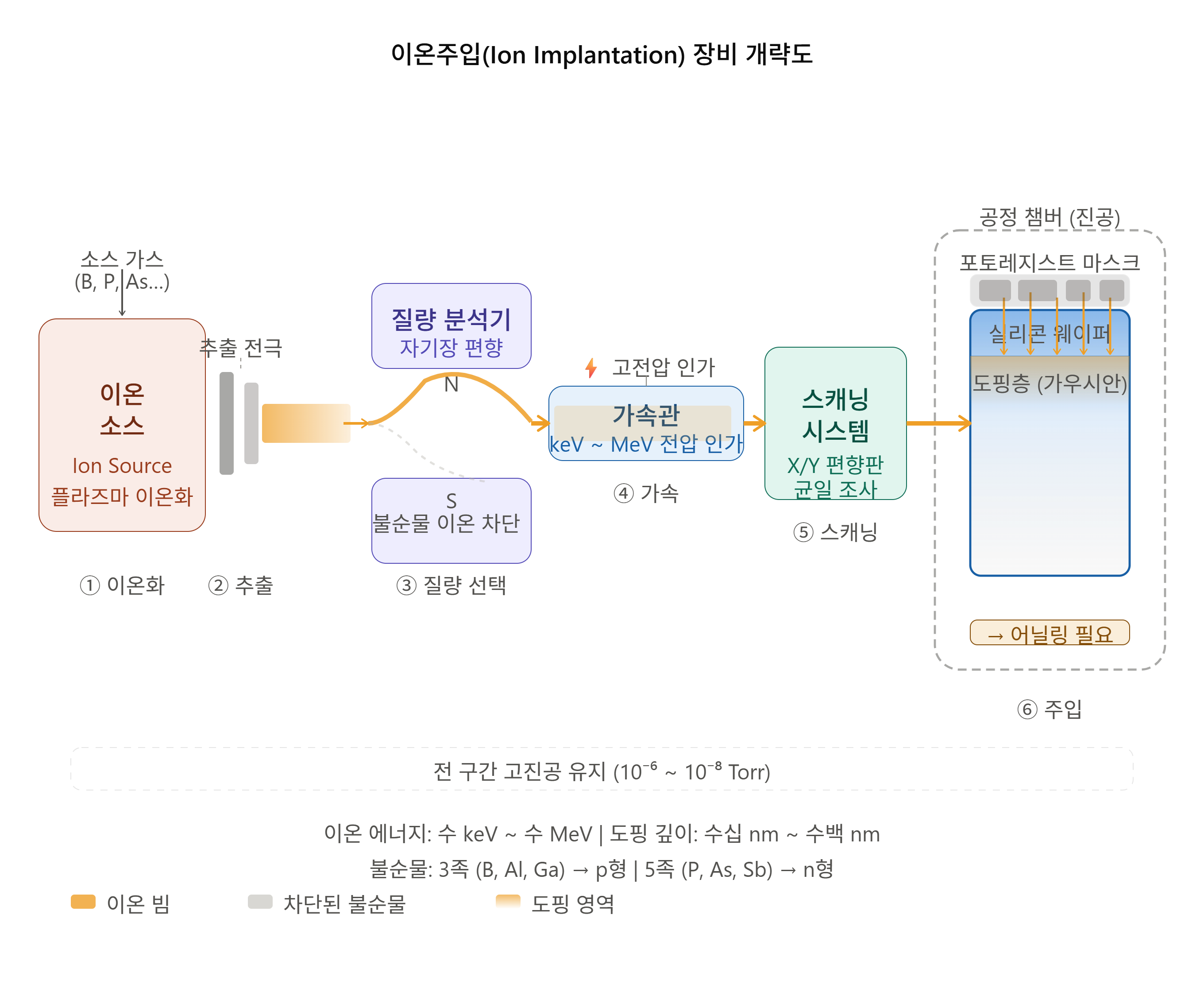

레퍼 참고 후 Ai를 이용해 생성한 이미지입니다.

---

어떤 불순물을 사용하는가?

순수 실리콘(진성 반도체)은 자유 캐리어가 거의 없어 전도성이 낮다. 여기에 소량의 불순물을 주입해 전기적 특성을 조절하는 것이 도핑의 목적이다.[2]

반도체 유형사용 원소효과

p형 반도체	3족 원소 - B, Al, Ga	정공(Hole) 농도 증가
n형 반도체	5족 원소 - P, As, Sb	자유전자 농도 증가

3족 원소는 전자가 하나 부족해 정공을 만들고, 5족 원소는 전자가 하나 남아 자유전자를 만든다. 이 원리를 이용해 p형·n형 반도체 영역을 원하는 위치에 형성한다.

---

이온주입 vs CVD: 무엇이 다른가?

두 공정의 차이를 한 문장으로 정리하면 이렇다.

CVD는 웨이퍼 표면에 박막을 쌓는 공정, 이온주입은 웨이퍼 내부에 불순물을 심는 공정이다.

CVD

화학기상증착

• 목적: 박막(thin film) 형성
• 기체 전구체를 화학 반응시켜 표면에 증착
• 작용 위치: 웨이퍼 표면
• 용도: 절연막, 보호막, 기능성 박막

이온주입

Ion Implantation

• 목적: 도핑(불순물 주입)
• 이온을 전기장으로 가속해 격자에 충돌
• 작용 위치: 웨이퍼 내부
• 용도: p형/n형 반도체 영역 형성

CVD는 기체 전구체를 반응 챔버에 공급하고 화학 반응을 통해 고체 박막을 기판 표면에 형성하는 공정이다.[5] 반면 이온주입은 박막 형성과 무관하며, 이온을 물리적으로 가속해 웨이퍼 내부에 직접 주입하는 방식이다.

---

시험에 자주 나오는 오답 유형

다음은 실제 화공기사 등 시험에서 함정으로 자주 출제되는 문장이다.

❌ 오답 예시

"화학기상증착법 등을 이용하여 3족 또는 6족의 불순물을 실리콘 웨이퍼 내로 도입하는 공정을 이온주입이라고 한다."

• 1CVD를 이용한다 → 이온주입은 전기장(고전압)으로 이온을 가속하는 방식이며 CVD와 무관하다.
• 23족 또는 6족 → 실리콘 도핑에는 3족과 5족 원소를 사용한다. 6족이 아니다.

✅ 올바른 표현

"이온주입은 3족 또는 5족 불순물을 이온화한 뒤 전기장으로 가속하여 실리콘 웨이퍼 내부에 주입하는 도핑 공정이다."

---

핵심 정리

• 이온주입은 도핑 공정이다. 박막 형성 공정이 아니다.
• 불순물 이온을 고전압으로 가속해 웨이퍼 내부 결정 격자에 주입한다.
• p형 반도체 → 3족 원소 (B, Al, Ga) → 정공 증가
• n형 반도체 → 5족 원소 (P, As, Sb) → 자유전자 증가
• CVD는 박막 형성 공정 — 이온주입과 목적·원리가 전혀 다르다.
• 이온주입 후에는 격자 손상 복구를 위해 어닐링이 필요하다.
